Glavni tehnički parametri potpuno automatske automobilske antene |
||
|
Model proizvoda |
SQ-T600L |
SQ-T800J |
|
Promjer antene |
4 mm |
4 mm |
|
Duljina obrade |
200-600 |
200-800 |
|
Točnost rasporeda kabela |
0.01 |
0.01 |
|
Brzina vretena |
1-3000o/min |
1-3000o/min |
|
Vrijeme obrade |
10-17 sekundi po komadu |
10-17 sekundi po komadu |
|
Primjenjivi promjer žice |
Okrugla žica 0.02-1.2 mm Ravna žica {{0}}.01-5.0mm |
Okrugla žica 0.02-1.2 mm Ravna žica {{0}}.01-5.0mm |
|
Kabelski motor |
Panasonic Servo 0.4KW |
Panasonic Servo 0.4KW |
|
Motor vretena |
Panasonic Servo 0.75KW |
Panasonic Servo 0.75KW |
|
Kontrolni sustav |
PLC |
PLC |
|

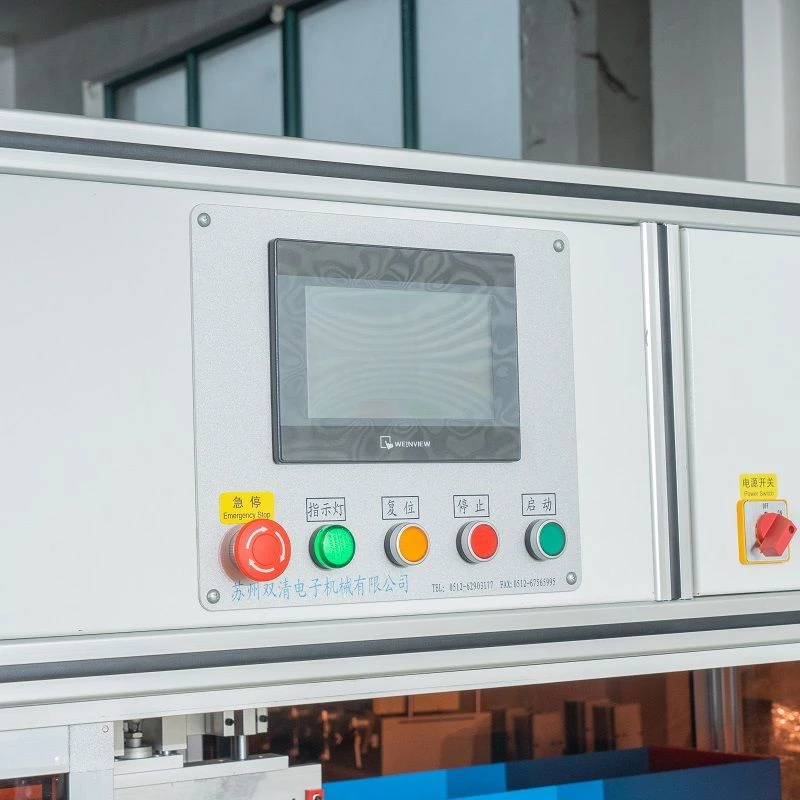

Način rada |
Kinesko i englesko sučelje čovjek-stroj |
Kinesko i englesko sučelje čovjek-stroj |
|
Napon napajanja |
220VAC 50HZ |
220VAC 50HZ |
|
Snaga stroja |
1,5 KW |
1,5 KW |
|
Usklađivanje napetosti |
Mehanički zatezač magnetskog otpora |
Mehanički zatezač magnetskog otpora |
|
Mehanizam |
Elektronička aktivna isplata |
Elektronička aktivna isplata |
|
Dimenzije |
1900 mm (D) * 1200 mm (Š) * 1850 mm (V) |
2100 mm (D) * 1200 mm (Š) * 1850 mm (V) |
|
Težina opreme |
640 KG |
960 KG |

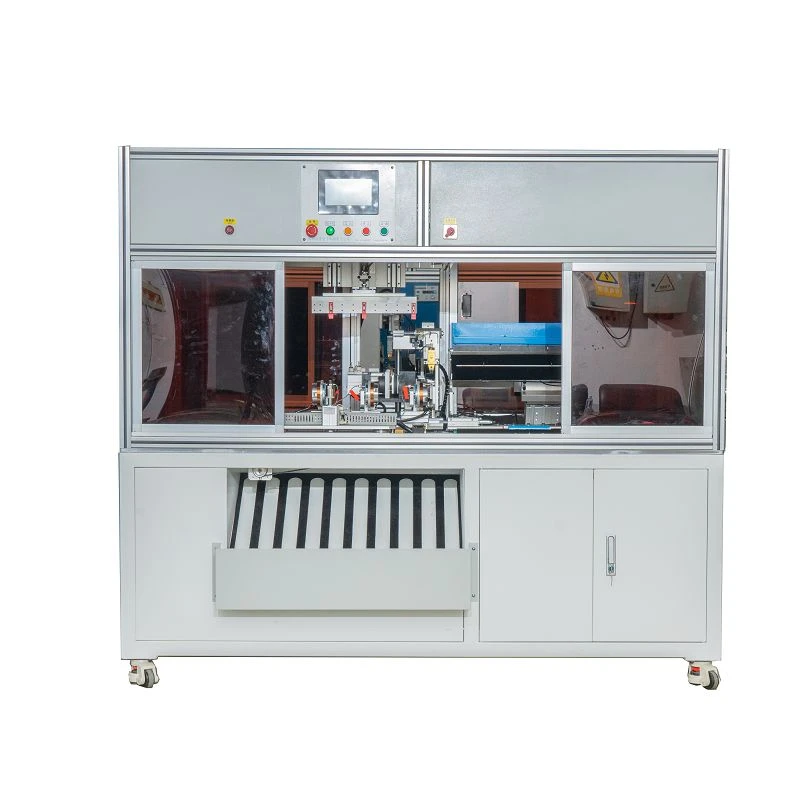

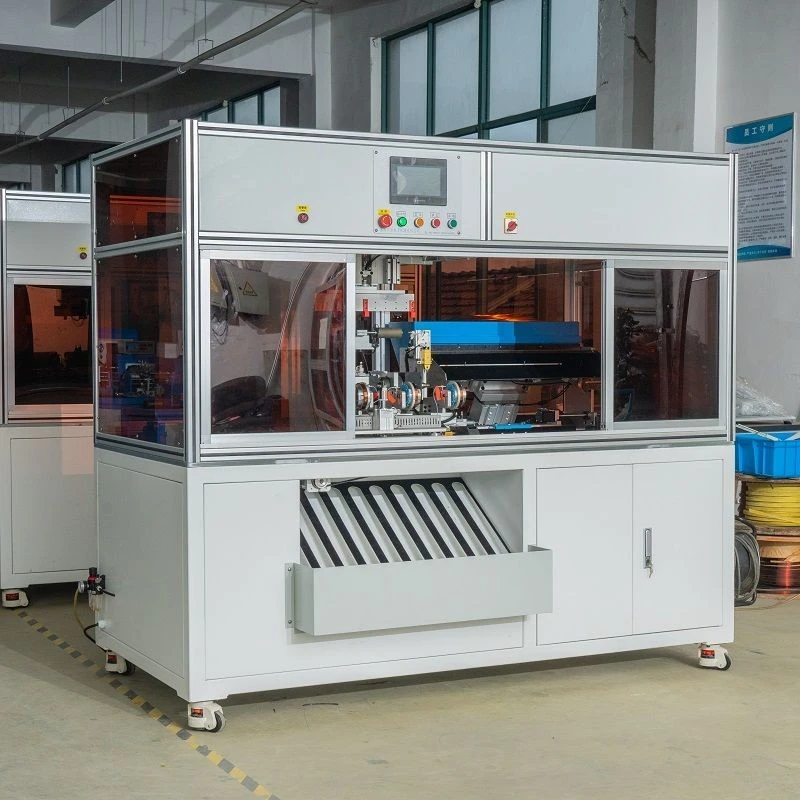

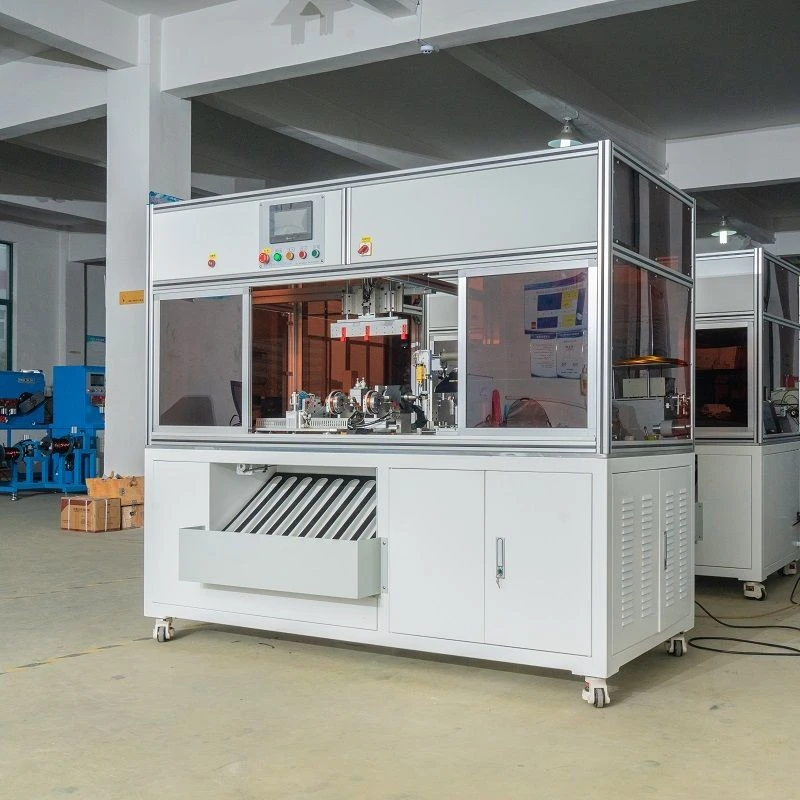

Shuangqing potpuno automatski stroj za namatanje automobilske antene je potpuno automatska oprema koja se posebno koristi za proizvodnju zavojnica automobilske antene. Slijedi uvod u to:

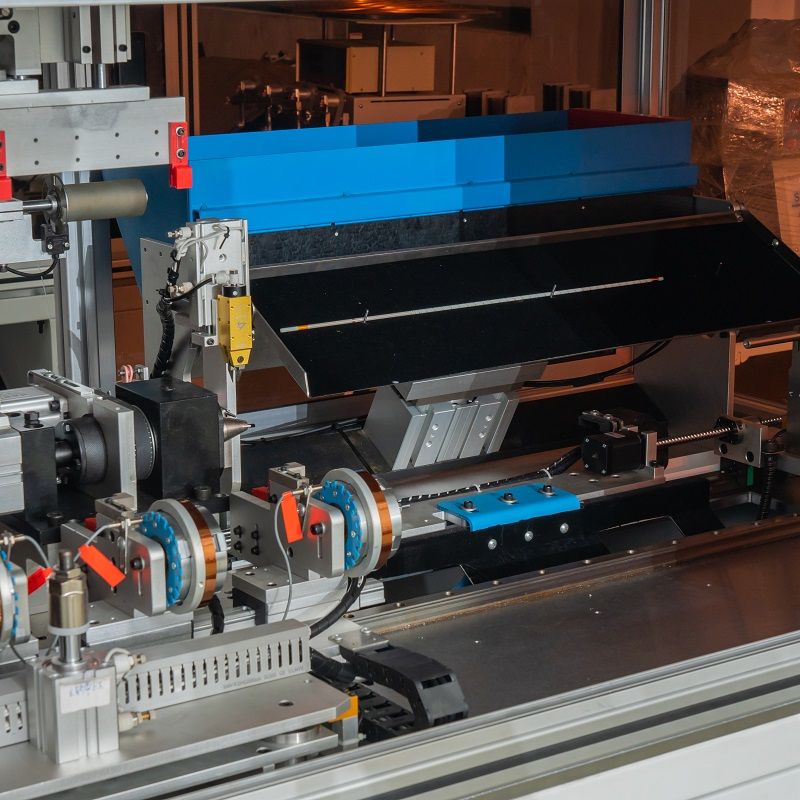

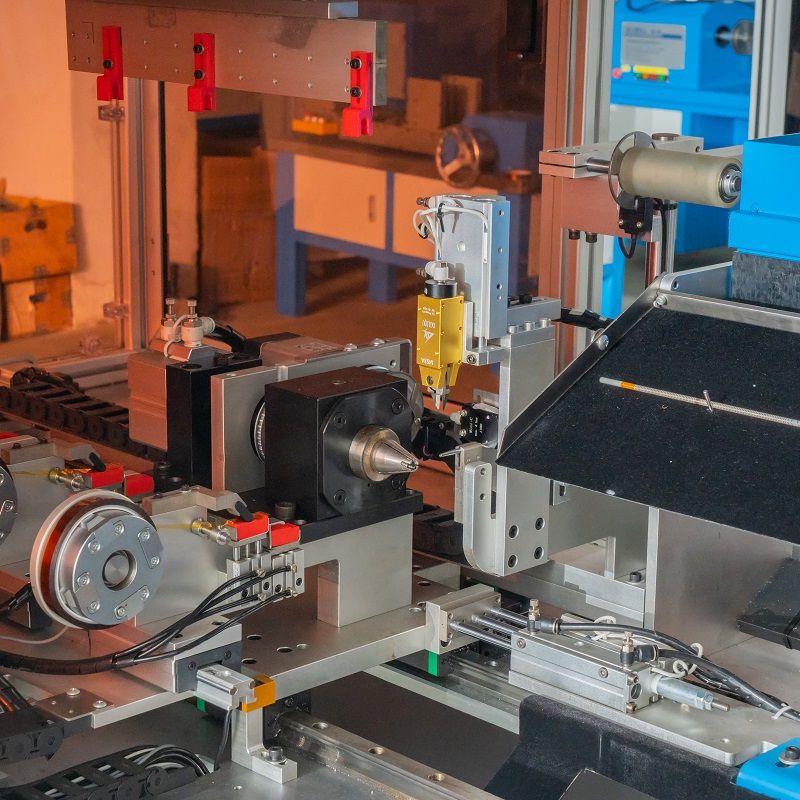

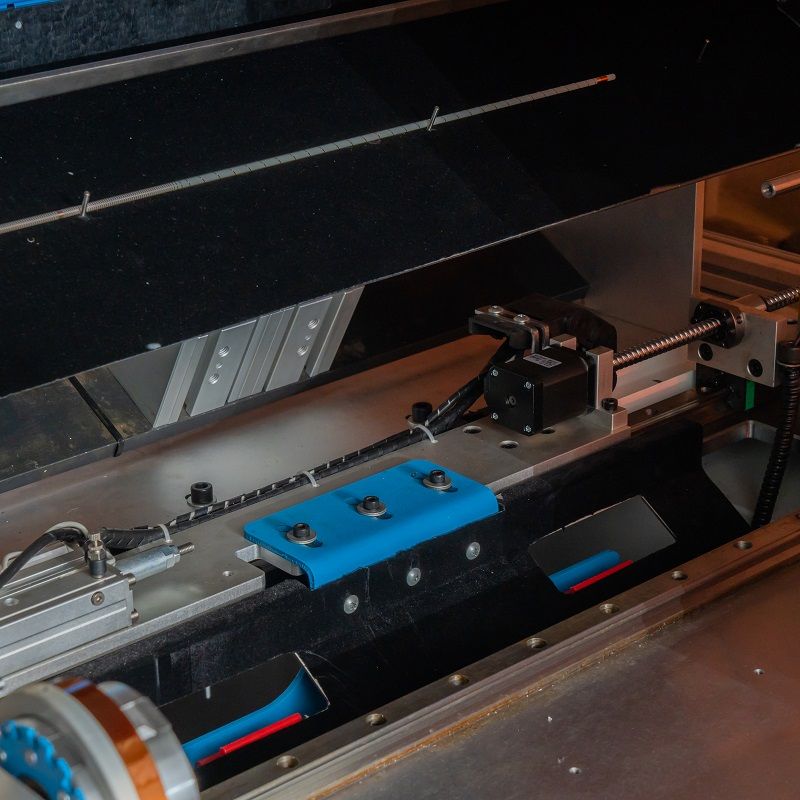

Strukturne značajke
1: Vreteno za namatanje:
Visoko precizni servo motor koristi se za pružanje glavne rotacijske potpore za rad namotaja. Njegova brzina i zakretni moment mogu se prilagoditi prema zahtjevima namota kako bi se prilagodili žicama različitih debljina i materijala.
2: Uređaj za isplatu:
Služi za postavljanje i stabilno otpuštanje žice koja služi za namatanje antene. Opremljen je mehanizmom za kontrolu napetosti kako bi se osiguralo da se žica automatski odmotava u skladu s brzinom namotavanja tijekom procesa namotavanja i održava odgovarajuću napetost kako bi se spriječilo da žica bude prelabava ili prečvrsta.

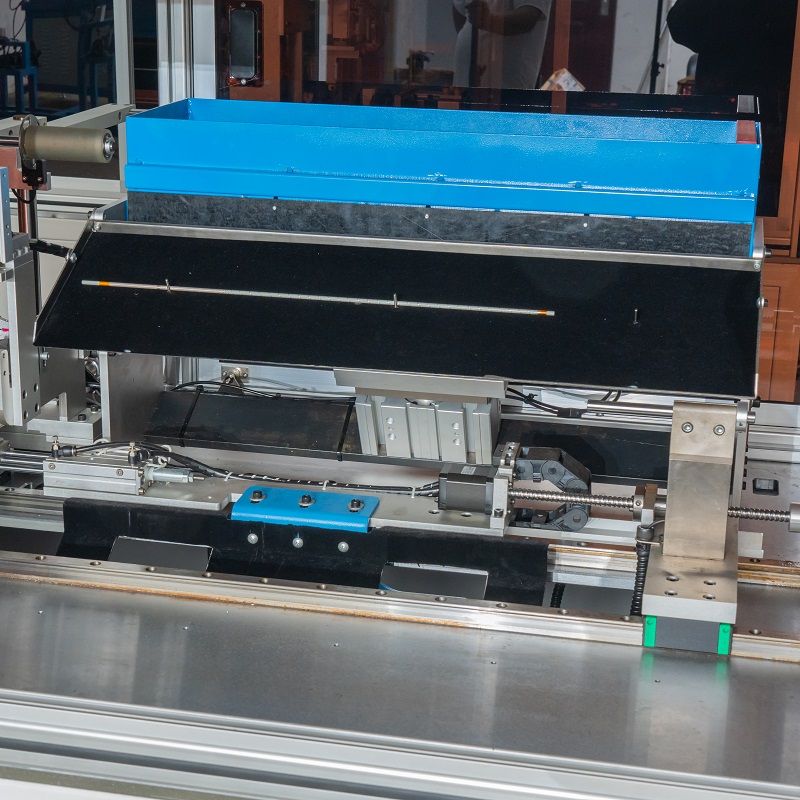

3: Raspored kabela:
Panasonicov servo motor koristi se za točnu kontrolu rasporeda žice na osovini ili okviru za namatanje kako bi se postigao ujednačen i uredan razmak namota, tako da broj zavoja antenske zavojnice zadovoljava standarde dizajna.
4: Sustav učvršćenja:
Može automatski i čvrsto fiksirati antenski stup kako bi se osiguralo da neće doći do pomicanja ili podrhtavanja tijekom procesa namotavanja, čime se osigurava točnost ožičenja.
Pojedinosti o proizvodu
Princip rada
Otplatni mehanizam oslobađa žicu, koja se vodi mehanizmom za postavljanje žice i pokreće rotacijom vretena za namatanje. Žica se namotava na šipku antene fiksiranu na sustav učvršćenja u skladu s unaprijed postavljenim načinom namotavanja (kao što je korak spirale). Kontrolni sustav će precizno kontrolirati koordinirani rad svake komponente prema postavljenim parametrima, kao što su broj zavoja namotaja, promjer žice, brzina namotavanja itd.
Funkcije i prednosti
1: Poboljšajte učinkovitost proizvodnje
2: Osigurajte kvalitetu namotaja
3: Prilagođava se različitim vrstama antena
Polja primjene

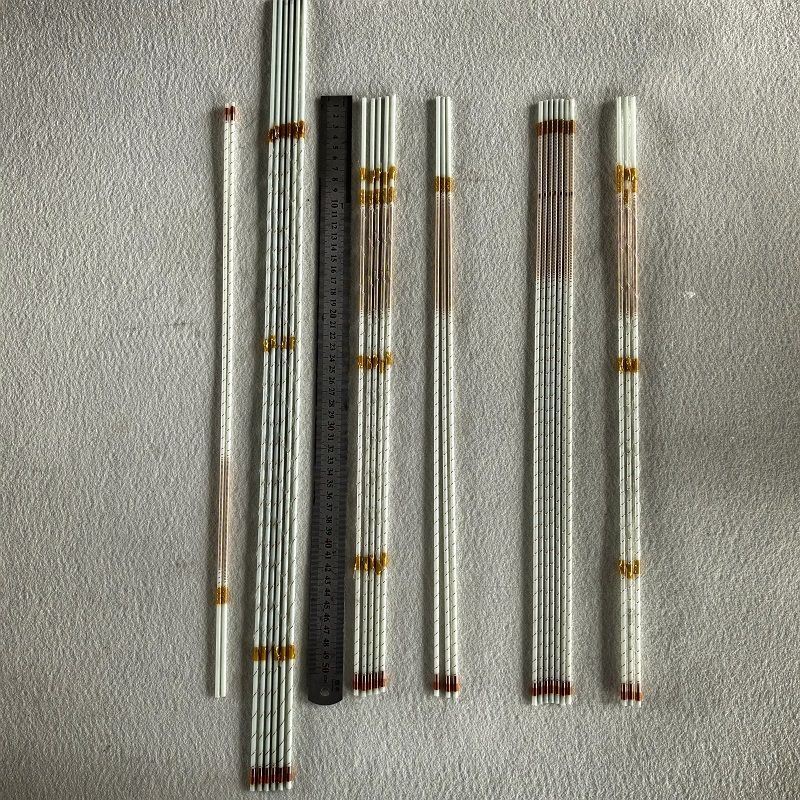

Uglavnom se koristi u industriji proizvodnje automobilskih dijelova, posebno u proizvođačima automobilskih antena. U procesu proizvodnje, bilo da se radi o ugrađenoj anteni ili vanjskoj anteni, sve dok uključuje namatanje zavojnice, potreban je automobilski stroj za namatanje antene kako bi se osigurala stabilnost i pouzdanost antene koja prima i odašilje signale.
FAQ
P: Koji je rok isporuke proizvoda?
O: Vrijeme isporuke standardne opreme je 15 dana, prilagođavanje nestandardne opreme je 30 dana.
P: Koliki je napon napajanja uređaja?
O: Naša oprema je standardno opremljena s AC220V i 380V, a također se može prilagoditi prema potrebama kupaca.
P: Koji promjer žice uređaj može namatati?
O: Ovisi o vašem proizvodu. Molimo vas da ostavite svoje podatke za kontakt i mi ćemo organizirati korisničku službu da vas kontaktira.
P: Na što trebam obratiti pozornost prilikom pokretanja stroja za namatanje?
O: Prije pokretanja stroja provjerite je li kabel za napajanje opreme pravilno spojen i jesu li sve komponente u normalnom položaju. Također provjerite da u radnom području nema krhotina kako biste izbjegli utjecaj na rad opreme ili uzrokovali sigurnosne opasnosti.
