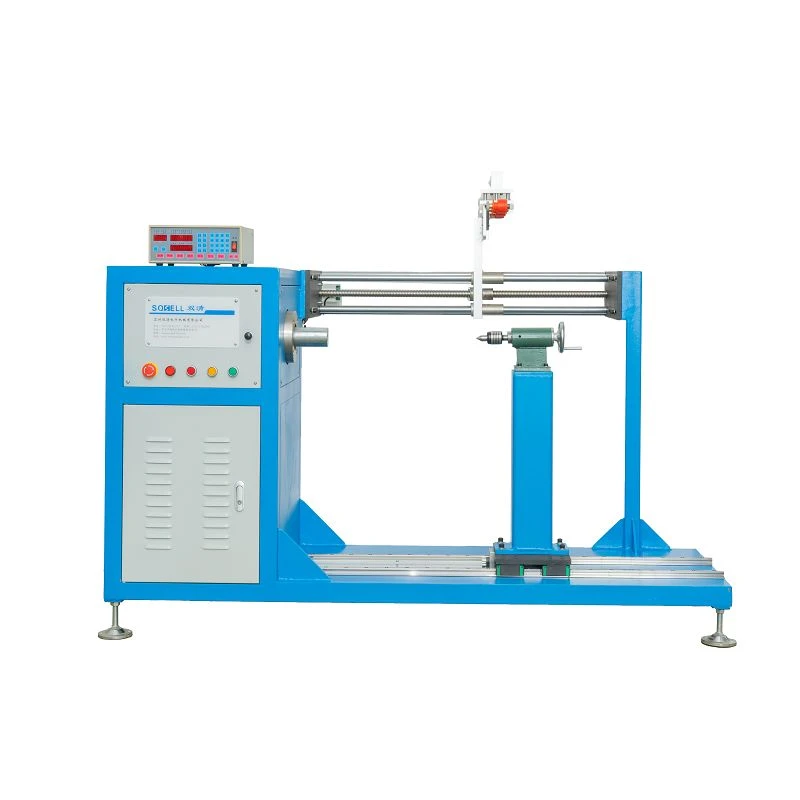

Glavni tehnički parametri stroja za namotavanje transformatora |
|||
|
Model proizvoda |
SQ-600L |
SQ-800L |
SQ-1000L |
|
Promjer namota |
Veće ili jednako700 |
Veće ili jednako800 |
Veće ili jednako1000 |
|
Širina kabela |
Veće ili jednako600 |
Veće ili jednako700 |
Veće ili jednako800 |
|
Točnost rasporeda kabela |
0.01 |
0.01 |
0.01 |
|
Brzina vretena |
1-1400o/min |
1-1400o/min |
1-1400o/min |
|
Visina centra vretena |
700 mm |
700 mm |
700 mm |
|
Primjenjivi promjer žice |
Okrugla žica: 0.1-3mm Ravna žica:Veće ili jednako 2X10 mm |
Okrugla žica: 0.1-3mm Ravna žica:Veće ili jednako 2X10 mm |
Okrugla žica: 0.1-3mm Ravna žica:Veće ili jednako 2X10 mm |
|
Kabelski motor |
Servo0.75KW |
Servo 0.75KW |
Servo0.75KW |
|
Motor vretena |
pretvorba frekvencije 2.2KW 1*10 |
pretvorba frekvencije 2.2KW 1*10 |
pretvorba frekvencije 2.2KW 1*10 |
|
Napon napajanja |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Snaga stroja |
3KW |
3KW |
3KW |
|

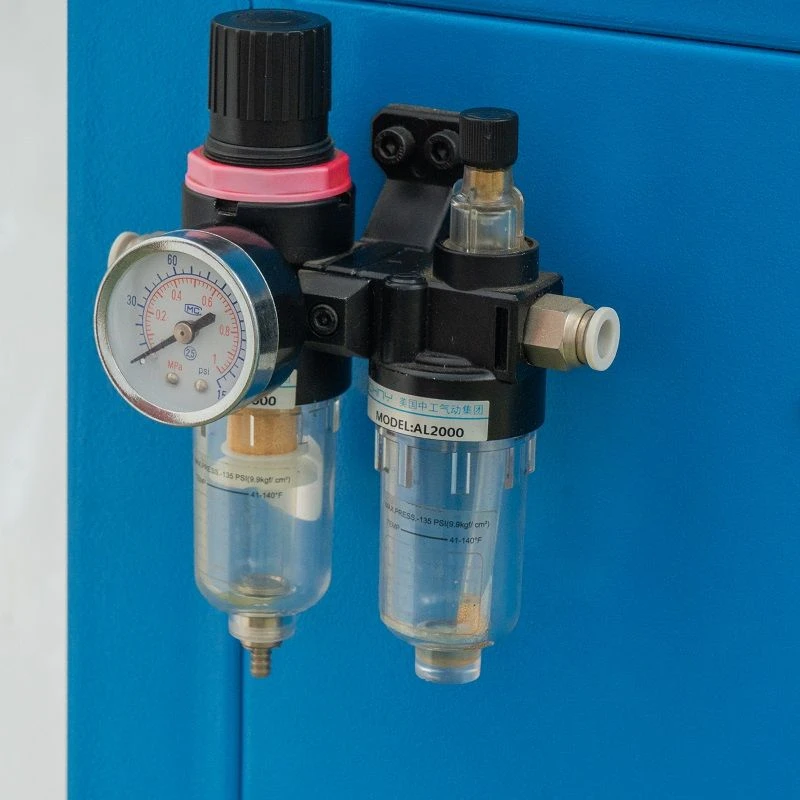

Usklađivanje napetosti |
Pneumatski podesivi zatezač |
Pneumatski podesivi zatezač |
Pneumatski podesivi zatezač |
|
Dimenzije |
1500 mm (D) * 1000 mm (Š) * 1400 mm (V) |
1650 mm (D) * 1100 mm (Š) * 1400 mm (V) |
1800 mm (D) * 1100 mm (Š) * 1400 mm (V) |
|
Težina opreme |
540 KG |
640 KG |
740 KG |
Strukturne značajke

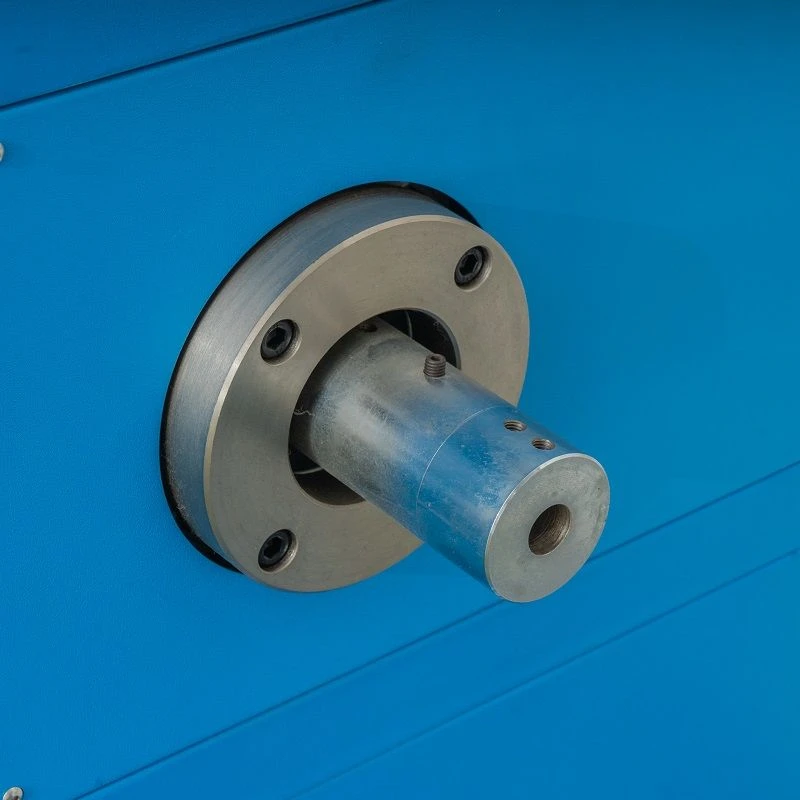

1: Vreteno za namatanje:
Mora imati dovoljnu čvrstoću i stabilnost da izdrži težinu i okretni moment jezgre ili kalupa za namatanje mokrog transformatora tijekom rotacije. Njegov raspon brzine obično se može prilagoditi prema zahtjevima procesa namotavanja, a ima visoko preciznu kontrolu rotacije kako bi se osigurala ujednačenost namotavanja.

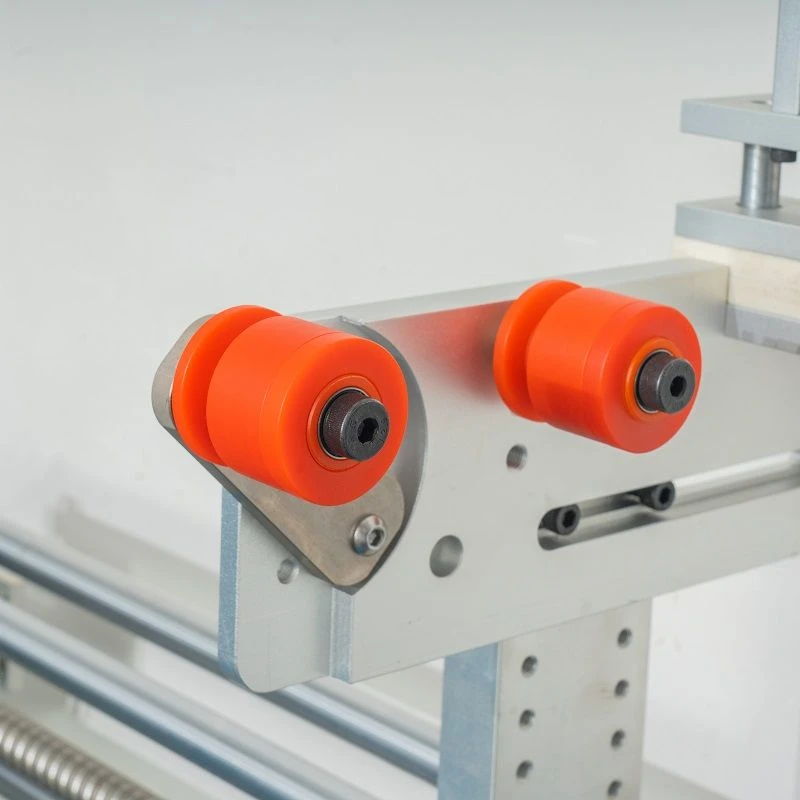

2: Raspored kabela:
Slično drugim strojevima za namatanje, odgovoran je za uredno slaganje žica na jezgru ili kalup za namatanje. Budući da mokri transformatori mogu imati posebne zahtjeve za izolaciju i kompaktnost zavojnica, mehanizam za raspored žica zahtijeva veću preciznost i može točno kontrolirati razmak žica i smjer žice.

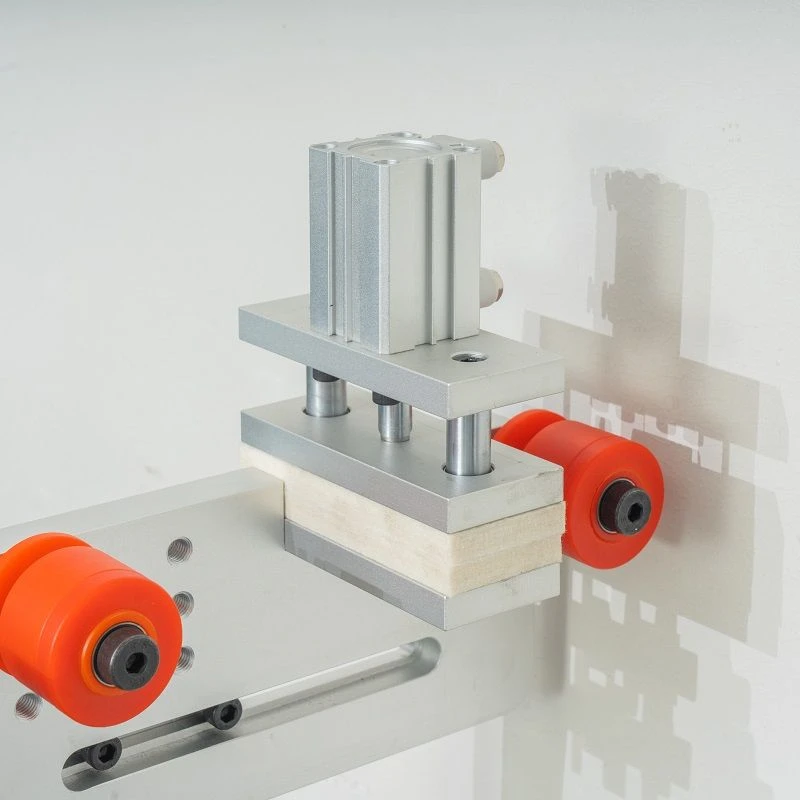

3: Sustav kontrole napetosti:
Kako bi se osigurala kvaliteta namotavanja, ovaj sustav može osigurati da žica ima stabilnu i odgovarajuću napetost tijekom procesa namotavanja. U mokrom namotu transformatora, odgovarajuća napetost pomaže u sprječavanju problema uzrokovanih olabavljenim žicama u vlažnom okruženju, istovremeno izbjegavajući oštećenje izolacijskog sloja žice zbog pretjerane napetosti.

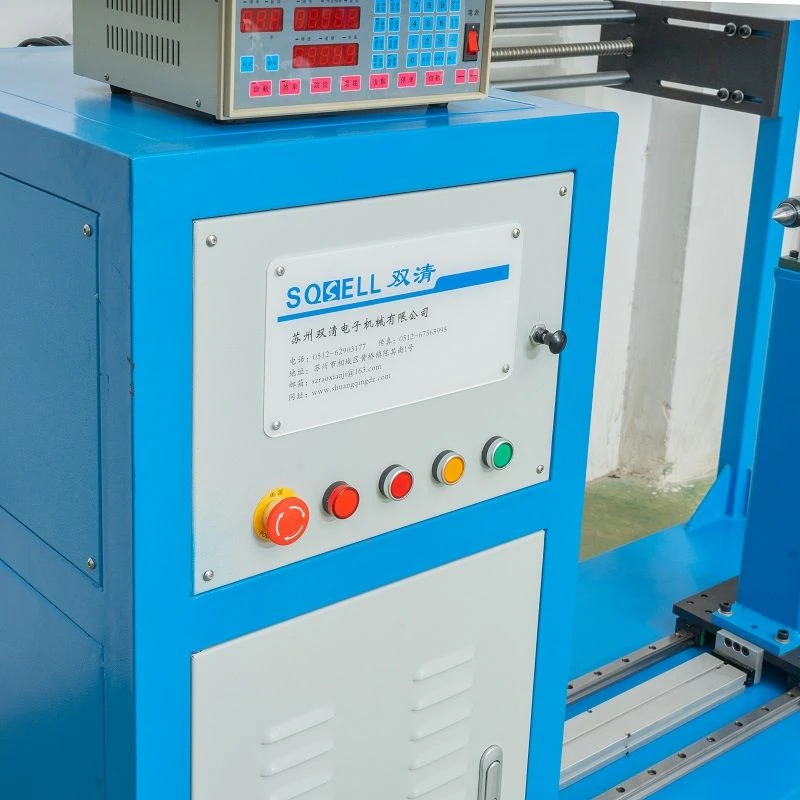

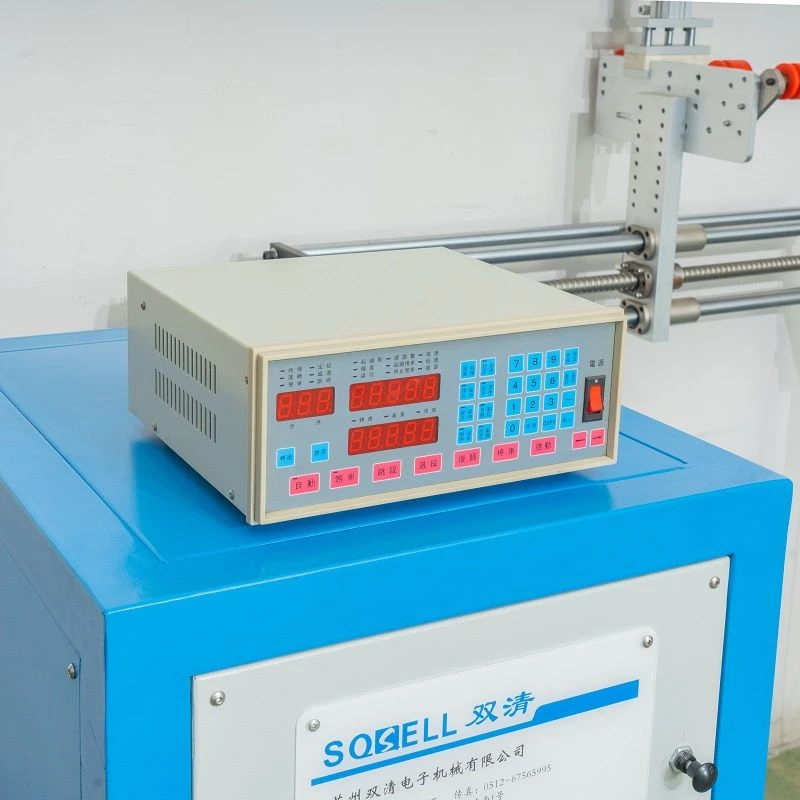

4: Shuangqing CNC-200 sustav upravljanja:
Broj zavoja, brzina namotavanja, parametri ožičenja i napetost namota mogu se precizno kontrolirati. Neki napredni sustavi upravljanja također mogu pohraniti parametre namota raznih tipova mokrih transformatora za jednostavno pozivanje i prebacivanje.
Pojedinosti o proizvodu
Prednosti
1: Visoka točnost namotaja
2: Poboljšajte učinkovitost
3: Prilagodba posebnim okruženjima
FAQ
P: Koji je vaš rok plaćanja?
O: Isporučujemo nakon plaćanja.
P: Ako imamo druge zahtjeve za proizvod koje vaša stranica ne uključuje, možete li nam pomoći da ih ispunimo?
O: Oprema se može prilagoditi prema potrebama kupaca.
P: Imate li jamstvo za svoj proizvod?
O: Jamstvo proizvođača
P: Što određuje točnost namatanja stroja za namatanje?
O: Točnost namotaja uglavnom ovisi o točnosti mehaničke strukture opreme. Na primjer, točnost mehanizma za raspored žica utjecat će na urednost rasporeda žica. U isto vrijeme, točnost kontrolnog sustava također je kritična. Napredni kontrolni sustavi mogu precizno kontrolirati kut rotacije i brzinu motora kako bi se osigurala točnost namotaja.
