Glavni tehnički parametri stroja za namotavanje svitka statora motora |
|
|
Model proizvoda |
SQ-D118L |
|
Promjer namota |
Veće ili jednako200 |
|
Širina kabela |
Veće ili jednako600 |
|
Točnost rasporeda kabela |
0.01 |
|
Brzina vretena |
1-1000o/min |
|
Visina centra vretena |
230 mm |
|
Primjenjivi promjer žice |
Bakrena okrugla žica: i oko 0.02-3 mm Bakrena ravna žica: namotavanje snopaVeće ili jednako2X10 |
|
Kabelski motor |
Panasonic Servo 0.4KW |
|
Motor za uvlačenje žice |
Panasonic Servo 0.4KW |
|

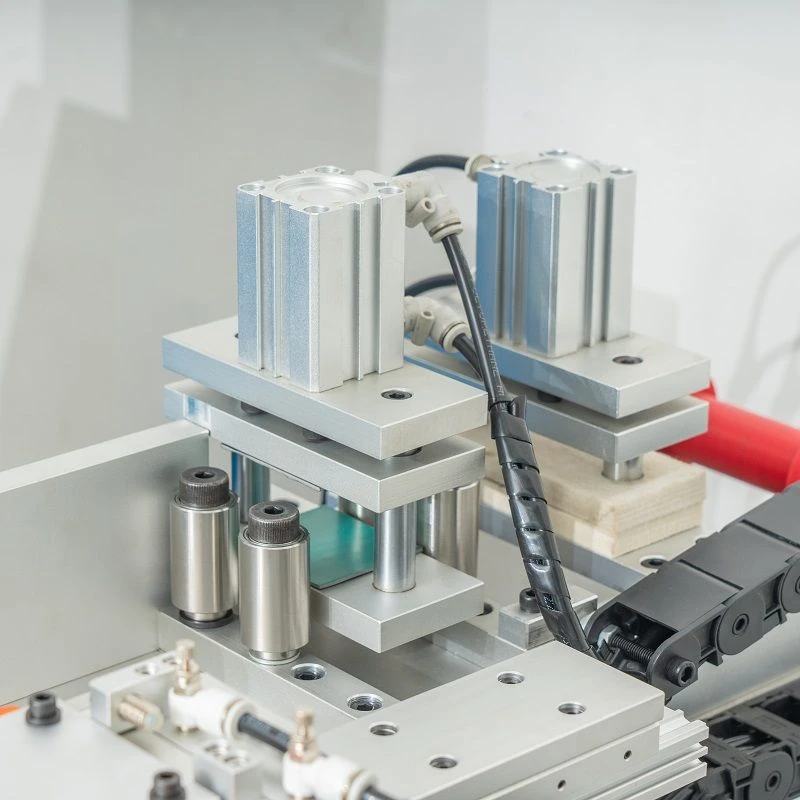

Kapacitet rezanja |
PneumatskiVeće ili jednako20 Četvrtasta bakrena žica |
|
Duljina dodavanja žice |
1-200 mm |
|
Broj utora za namatanje |
1-12 |
|
Motor vretena |
Servo 2.2KW |
|
Napon napajanja |
220VAC 50HZ |
|
Snaga stroja |
3.3KW |
|
Usklađivanje napetosti |
Zatezač s automatskom kontrolom magnetskog praha |
|
Dimenzije |
1600 mm (D) * 1000 mm (Š) * 1400 mm (V) |
|
Težina opreme |
290 KG |

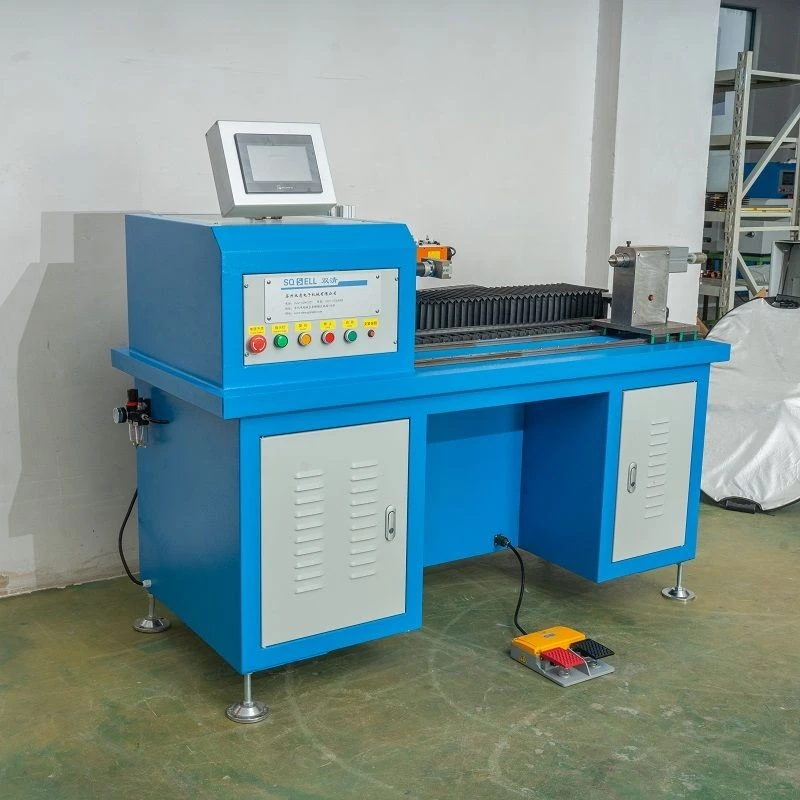

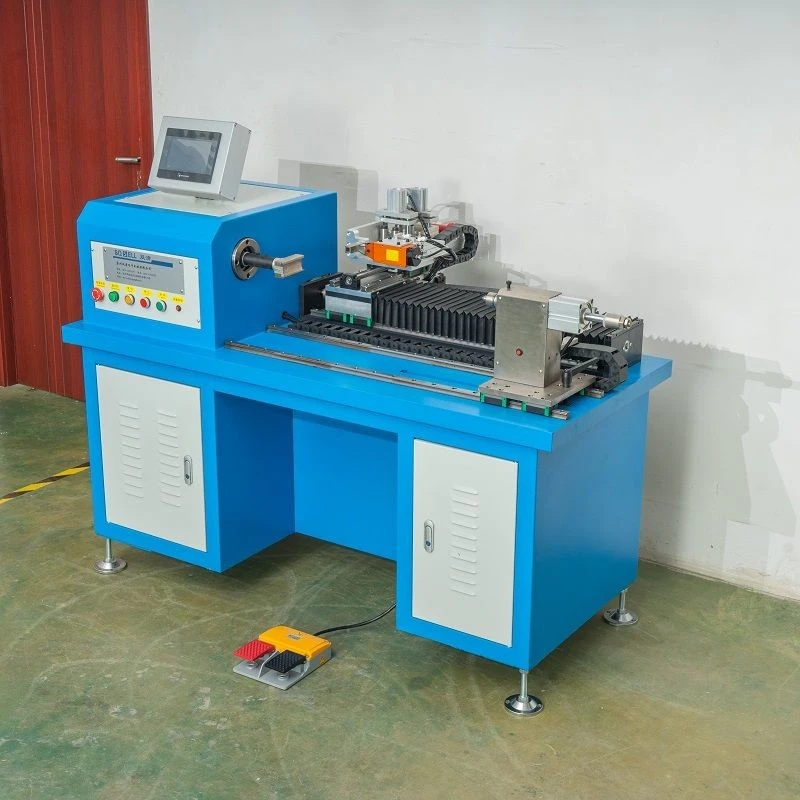

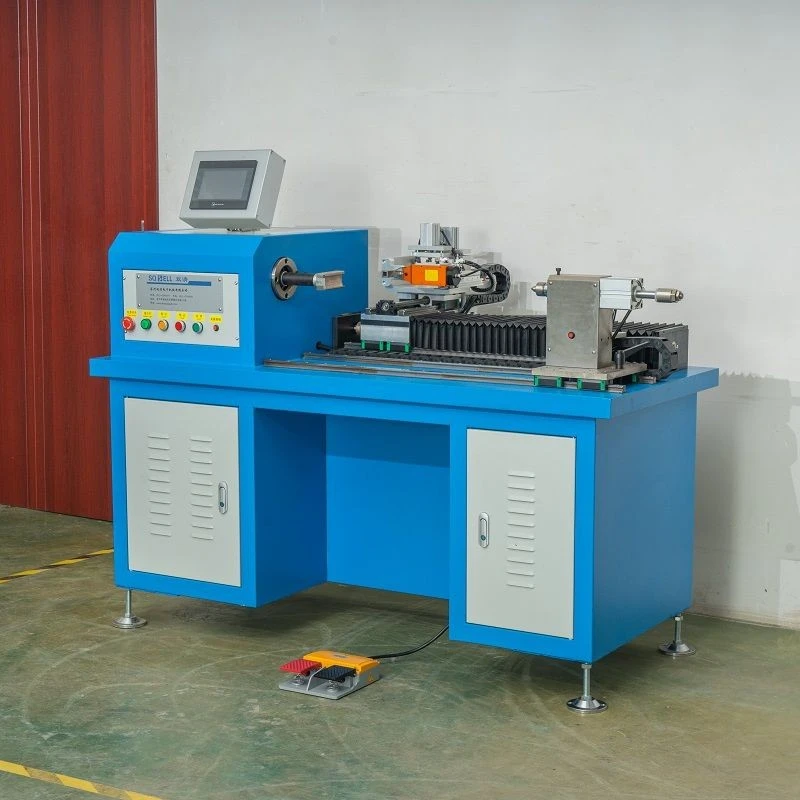

SQ-D118L stroj za namatanje zavojnice statora motora neovisno je razvio Suzhou Shuangqing Electronic Machinery Co., Ltd. To je uređaj koji se posebno koristi za automatsko namatanje zavojnica statora motora preko utora. Ima funkcije potpuno automatskog dodavanja žice, rezanja i poprečnih utora. Slijedi njegov detaljan uvod:
Strukturne značajke
1: Vreteno za namatanje:
To je ključni dio stroja za namotavanje, koji se koristi za fiksiranje bloka jezgre statora motora. Njegov dizajn mora osigurati stabilnost jezgre statora pri rotaciji velikom brzinom i može točno surađivati s pogonskim motorom kako bi se postigle različite brzine rotacije kako bi se zadovoljili zahtjevi namota raznih zavojnica statora motora.
2: Raspored kabela:
Glavna funkcija je ravnomjerno i točno rasporediti emajlirane žice i druge vodiče u utore za žice jezgre statora. Preko preciznog sustava prijenosa i upravljačkog sustava, mehanizam za raspored žica može točno kontrolirati raspored žica i položaj poprečnog utora prema parametrima kao što su broj utora za žicu statora i broj zavoja zavojnice.
3: Sustav kontrole napetosti:
Kako bi se osigurala kvaliteta motanja, sustav za kontrolu napetosti će pratiti i prilagođavati napetost žice u stvarnom vremenu. Odgovarajuća napetost može učiniti žicu čvrsto i uredno namotanom na stator, izbjegavajući situaciju da je žica labava ili prečvrsta i slomljena. Na primjer, otpor vitla može se automatski prilagoditi suradnjom senzora zatezanja i uređaja za kočenje.

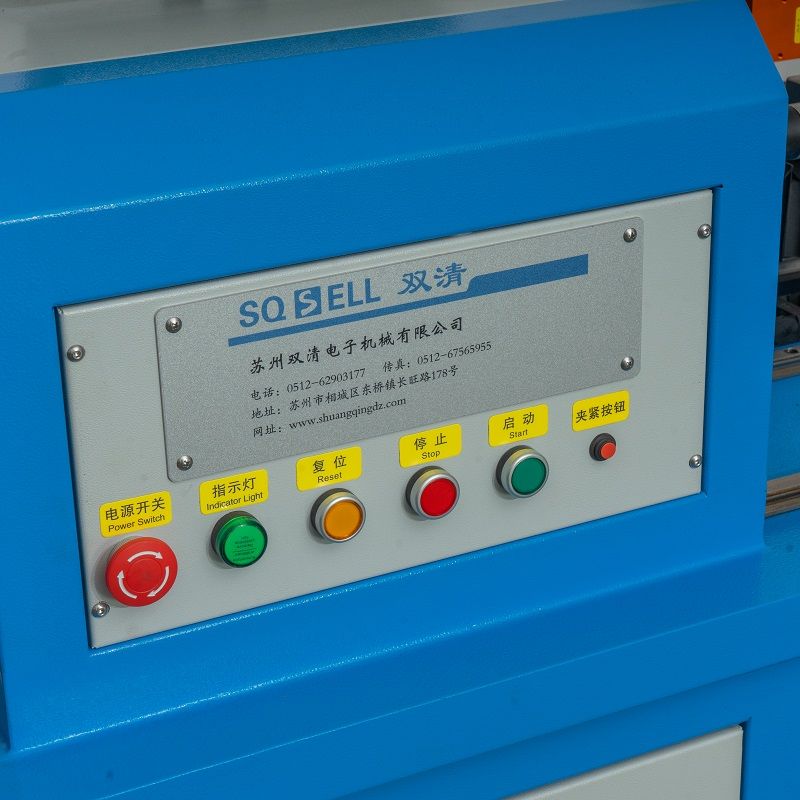

4: Shuangqing PLC sustav upravljanja strojem za namatanje:
Ovo je jezgra stroja za namotavanje svitka statora motora, koji može ostvariti interakciju između čovjeka i računala i prebacivati između kineskog i engleskog jezika. Operater može unijeti model statora, zavoje zavojnice, brzinu namotaja, broj utora, korak rasporeda žice i druge parametre u kontrolni sustav. Upravljački sustav koordinira rad vretena za namatanje, mehanizma za raspored žice i sustava za kontrolu napetosti prema ovim uputama kako bi se osiguralo da se proces namotavanja izvodi točno i učinkovito.
Pojedinosti o proizvodu
Prednosti
1: Poboljšajte učinkovitost proizvodnje
2: Smanjite intenzitet rada
FAQ
P: Koliko traje jamstveni rok?
O: Jamstveni rok: 1 godina
P: Koji je rok isporuke proizvoda?
O: Vrijeme isporuke standardne opreme je 15 dana, prilagođavanje nestandardne opreme je 30 dana.
P: Koliki je napon napajanja uređaja?
O: Naša oprema je standardno opremljena s AC220V i 380V, a također se može prilagoditi prema potrebama kupaca.
P: Može li se brzina namotavanja stroja za namotavanje prilagoditi?
O: Brzina namotavanja stroja za namotavanje može se podesiti. Preko upravljačke ploče na opremi, odgovarajuća brzina namotaja može se podesiti prema različitim zahtjevima za namotavanje, kao što su promjer žice, broj zavoja zavojnice i drugi čimbenici.
