Glavni tehnički parametri višeosnog stroja za namatanje |
|||
|
Model proizvoda |
SQ-004LD |
SQ-006LD |
SQ-006HU |
|
Promjer namota |
10-60 mm |
10-150 mm |
10-150 mm |
|
Širina kabela |
0-120 mm |
0-120 mm |
0-120 mm |
|
Točnost rasporeda kabela |
0.01 |
0.01 |
0.01 |
|
Brzina vretena |
30-5000o/min |
1-2000o/min |
1-2000o/min |
|
Visina centra vretena |
150 mm |
170 mm |
170 mm |
|
Primjenjivi promjer žice |
{{0}}.03-1.0 mm |
0.03-1.5 mm |
0.03-1.5 mm |
|
Kabelski motor |
Koračni motor tipa 57 |
Panasonic Servo 0.4KW |
Panasonic Servo 0.4KW |
|
Motor vretena |
pretvorba frekvencije 0.4KW |
pretvorba frekvencije 0.75KW |
pretvorba frekvencije 1.5KW |
|
Napon napajanja |
220VAC 50HZ |
220VAC 50HZ |
220VAC 50HZ |
|
Snaga stroja |
1,2KW |
1,8KW |
2,7KW |
|

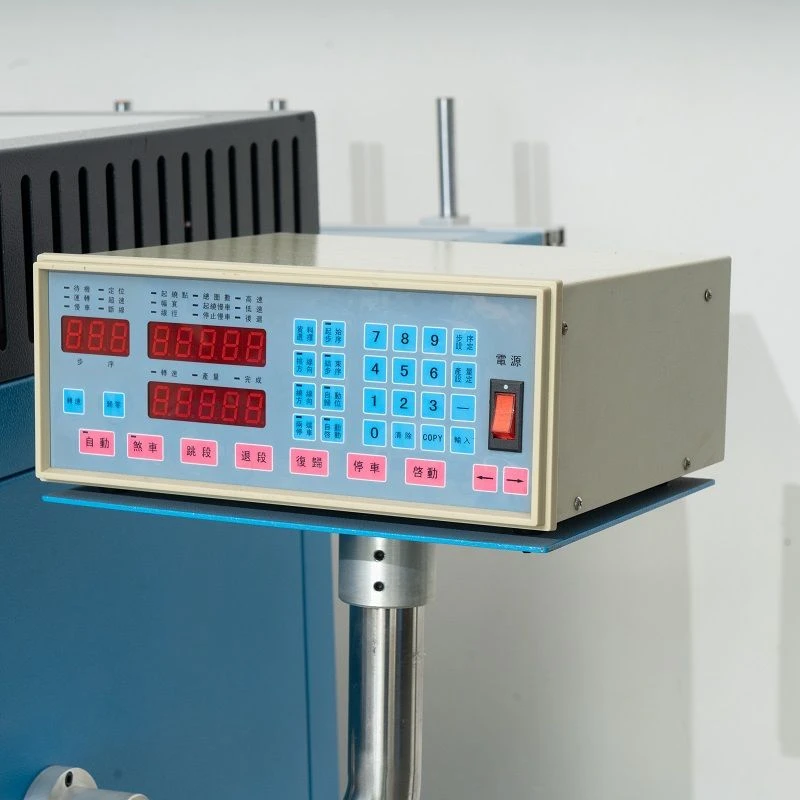

Kontrolni sustav |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
Shuangqing SQ-200A |
|

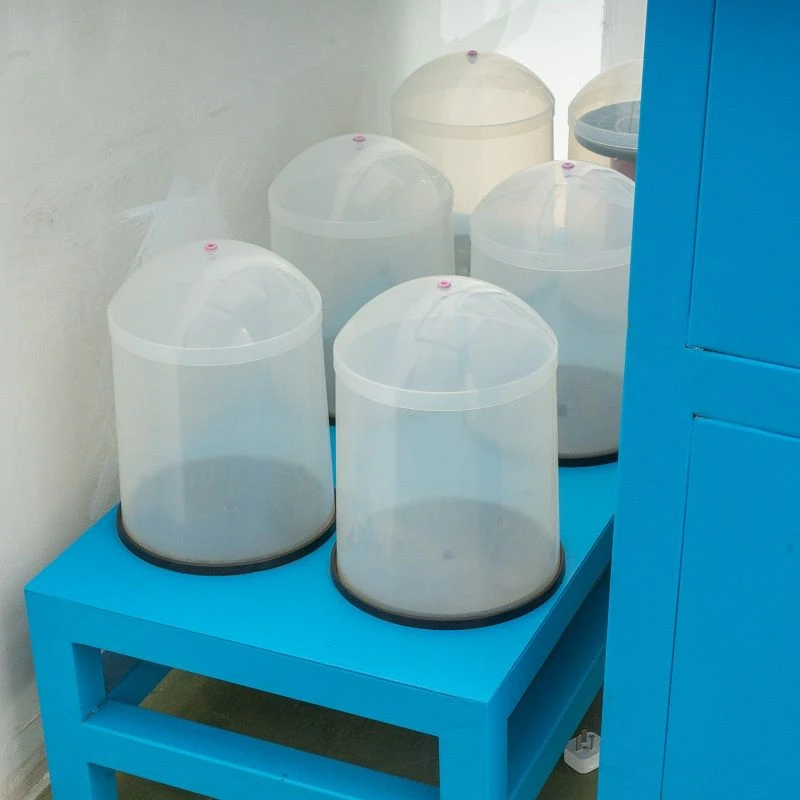

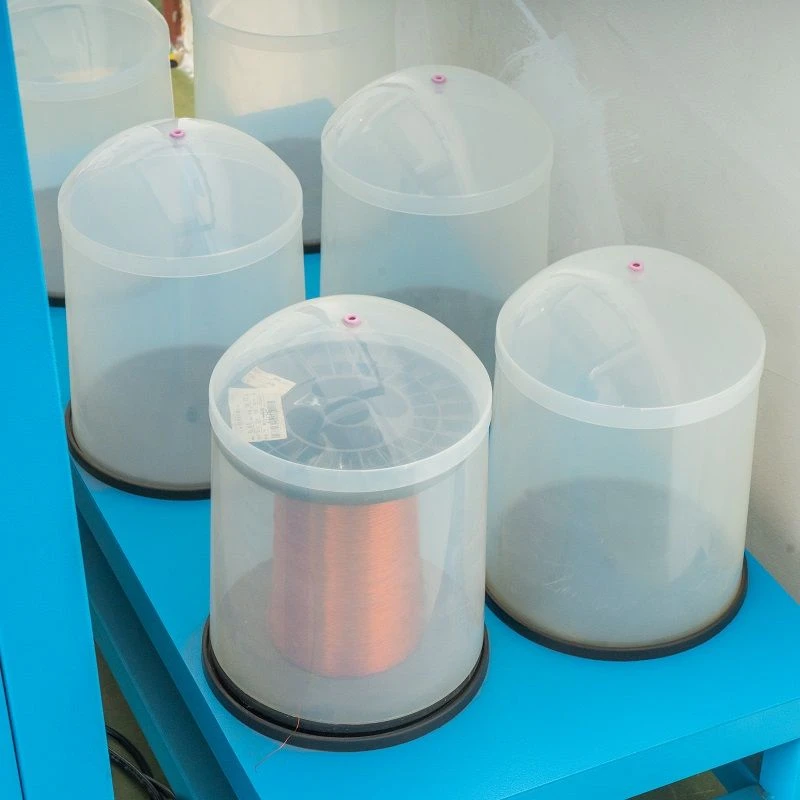

Potporni žičani stalak |
Četveroosni |
Šestoosni |
Šestoosni |
|
Usklađivanje napetosti |
Precizno podesivi zatezač 4 kompleta |
Precizno podesivi zatezač 6 kompleta |
Precizno podesivi zatezač 6 kompleta |
|
Dimenzije |
1500 mm (D) * 1000 mm (Š) * 1500 mm (V) |
1600 mm (D) * 1500 mm (Š) * 1500 mm (V) |
1600 mm (D) * 1500 mm (Š) * 1500 mm (V) |
|
Težina opreme |
110 KG |
170 KG |
170 KG |
Strukturne značajke

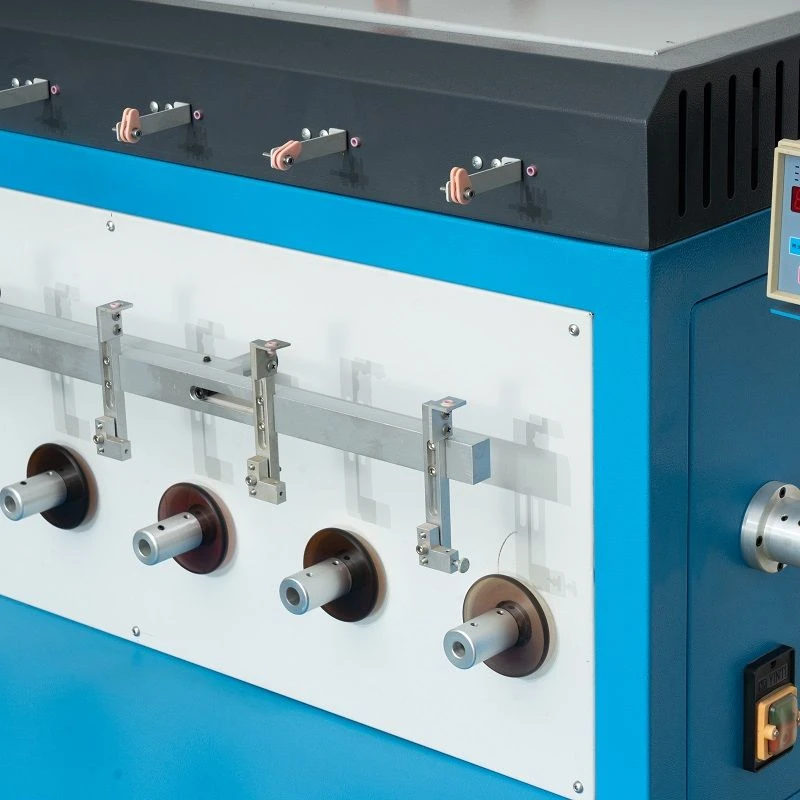

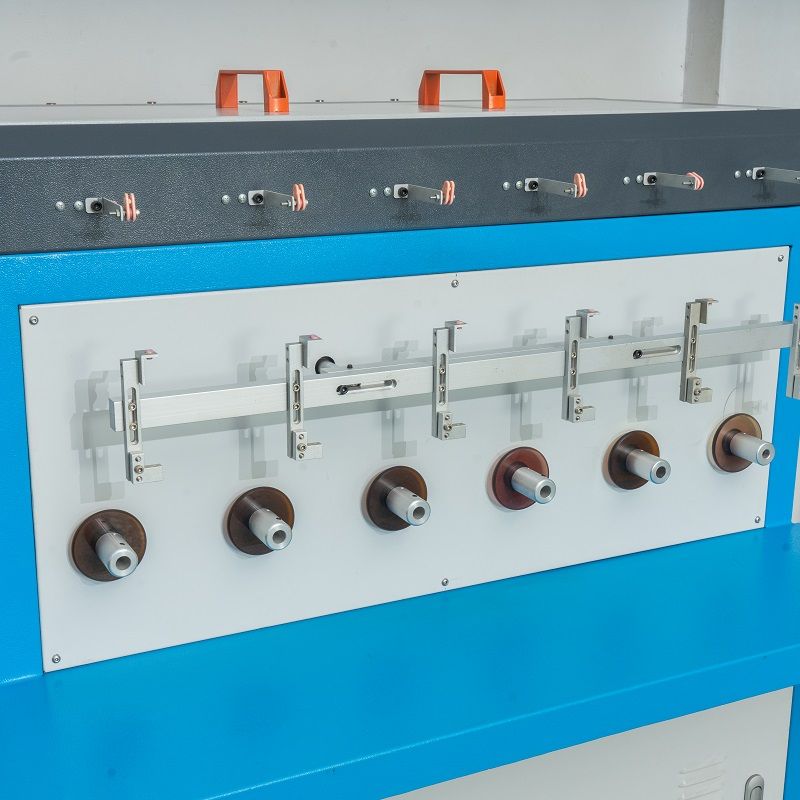

1: Višeosni dizajn:
To omogućuje stroju za namatanje da namata više zavojnica u isto vrijeme, čime se znatno poboljšava učinkovitost proizvodnje.
2: Sustav prijenosa visoke preciznosti:
Opremljen visoko preciznim sinkronim remenicama kako bi se osigurala točnost kretanja svake osi, položaj, brzina i kut namotavanja mogu se točno kontrolirati kako bi se osigurala kvaliteta namotavanja.
Pojedinosti o proizvodu
Funkcije i prednosti
1: Visoki stupanj automatizacije
2: Više načina navijanja
3: Precizno namatanje
Područja primjene
1:Elektronička industrija:
Naširoko se koristi u proizvodnji novih energetskih vozila, zrakoplovstvu, motorima, elektromagnetskim i drugim komponentama kako bi se zadovoljile njihove potrebe za minijaturiziranim i visoko preciznim zavojnicama.
2:Automobilska elektronika:
Indukcijski svitak automobila, induktor u elektroničkoj upravljačkoj jedinici (ECU) itd. također zahtijevaju višeosne strojeve za namatanje kako bi se osigurala kvaliteta i izvedba namotavanja za prilagodbu složenom radnom okruženju automobila.
3: Područje industrijske automatizacije:
Kao što je namatanje namota motora, zavojnice senzora itd., pružajući visokokvalitetne komponente zavojnice za industrijsku opremu za automatizaciju.
FAQ
P: Koliko traje jamstveni rok?
O: Jamstveni rok: 1 godina
P: Koji promjer žice uređaj može namatati?
O: Ovisi o vašem proizvodu. Molimo vas da ostavite svoje podatke za kontakt i mi ćemo organizirati korisničku službu da vas kontaktira.
P: Što određuje točnost namatanja stroja za namatanje?
O: Točnost namotaja uglavnom ovisi o točnosti mehaničke strukture opreme. Na primjer, točnost mehanizma za raspored žica utjecat će na urednost rasporeda žica. U isto vrijeme, točnost kontrolnog sustava također je kritična. Napredni kontrolni sustavi mogu precizno kontrolirati kut rotacije i brzinu motora kako bi se osigurala točnost namotaja.
P: Na što trebam obratiti pozornost prilikom pokretanja stroja za namatanje?
O: Prije pokretanja stroja provjerite je li kabel za napajanje opreme pravilno spojen i jesu li sve komponente u normalnom položaju. Također provjerite da u radnom području nema krhotina kako biste izbjegli utjecaj na rad opreme ili uzrokovali sigurnosne opasnosti.
