Glavni tehnički parametri stroja za automatsko namotavanje žice |
||
|
Model proizvoda |
SQ{0}}F |
|
|
Promjer namota |
Veće ili jednako950 |
|
|
Širina kabela |
Veće ili jednako500 |
|
|
Točnost rasporeda kabela |
0.01 mm |
|
|
Brzina vretena |
1-200o/min |
|
|
Visina centra vretena |
500 mm |
|
|
Primjenjivi promjer žice |
Ravna bakrena žica: debljina 1-5 mm širina 1-15 mm |
Okrugla bakrena žica: Jednostruki korijenVeće ili jednako5 mm |
|
Kabelski motor |
Kabelski servo 0.75KW |
|
|
Motor vretena |
pretvorba frekvencije 2.2KW+1:10 |
|
|
Napon napajanja |
220VAC 50HZ 380VAC 50HZ |
|
|
Snaga stroja |
3.6KW |
|
|
Potporni žičani stalak |
Zatezač s jednom osi s elektroničkim podešavanjem s magnetskim prahom (unutarnji otvor bubnja sa žicomManje od ili jednako40 mm) |
|
|
Dimenzije |
1600 X 1100 X 1600 mm |
|
|
Težina opreme |
660 KG |
|
Automatski stroj za namatanje žice je napredna oprema za namatanje. Slijedi detaljan uvod:
Princip rada
- Automatski stroj za namotavanje žice koordinira rotaciju glavne osovine i kretanje mehanizma za slaganje žice kroz sustav upravljanja. Glavna osovina za namatanje rotira pod pogonom motora, tjerajući trn za namatanje da se okreće, tako da je žica namotana na trn. U isto vrijeme, mehanizam za postavljanje žice točno kontrolira položaj žice na trnu u skladu s postavljenim parametrima kao što su nagib i smjer postavljanja žice, ostvarujući automatski raspored žice.
Glavna struktura

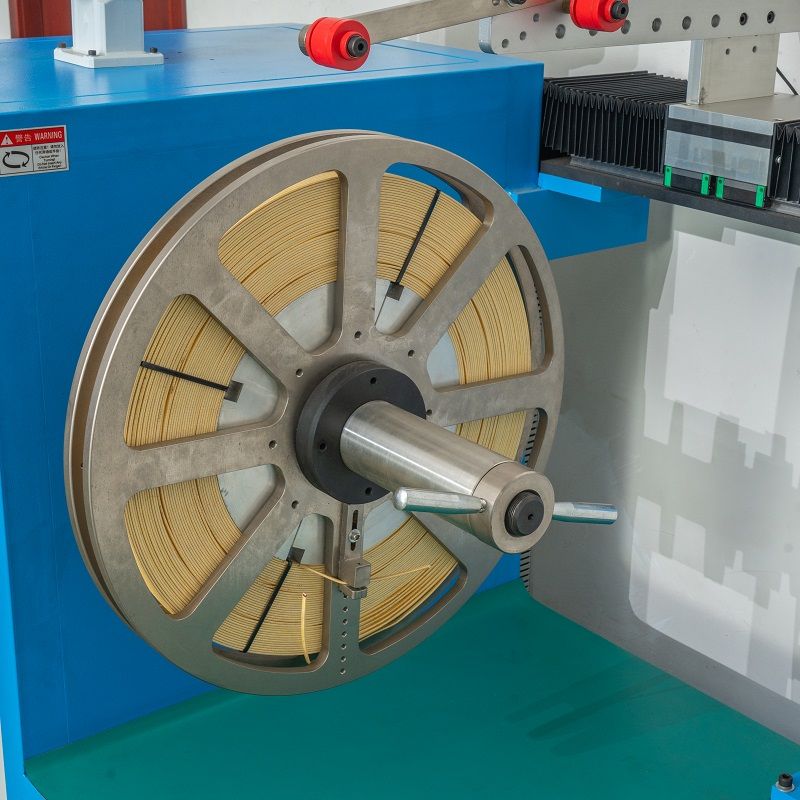

- Vreteno za namatanje

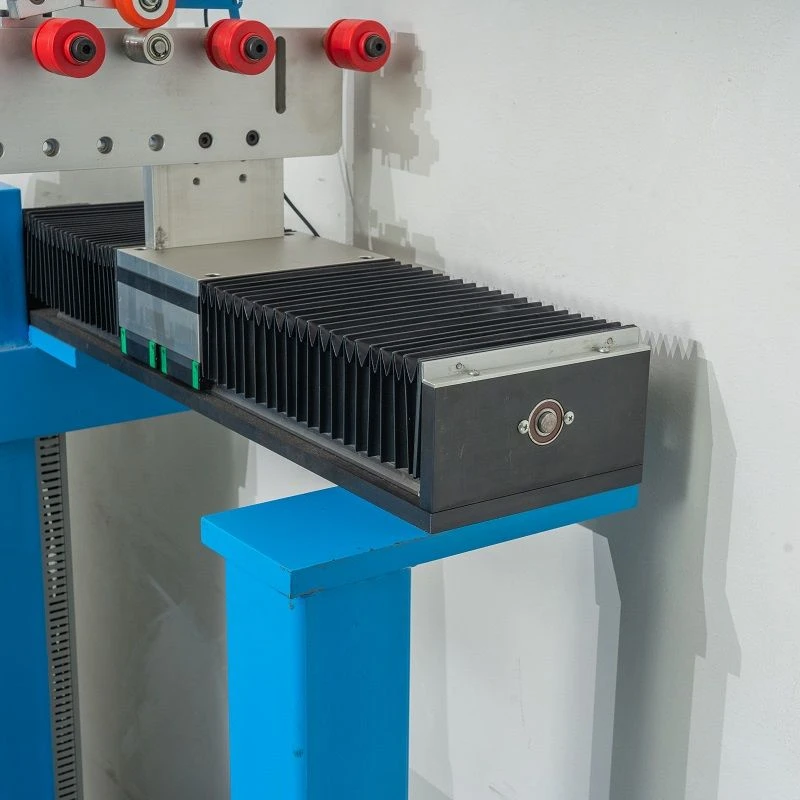

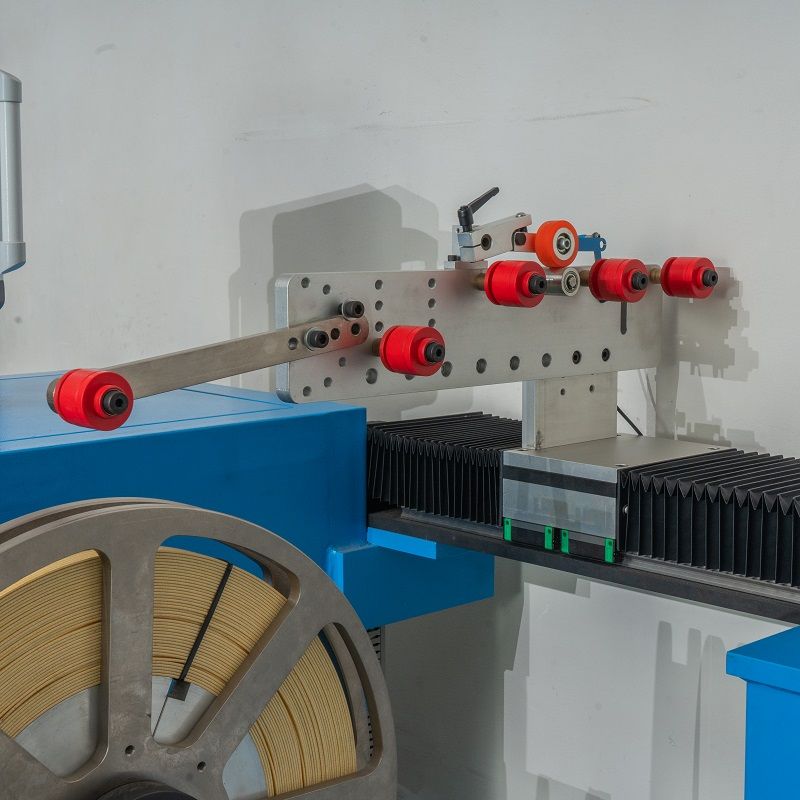

- Raspored kabela

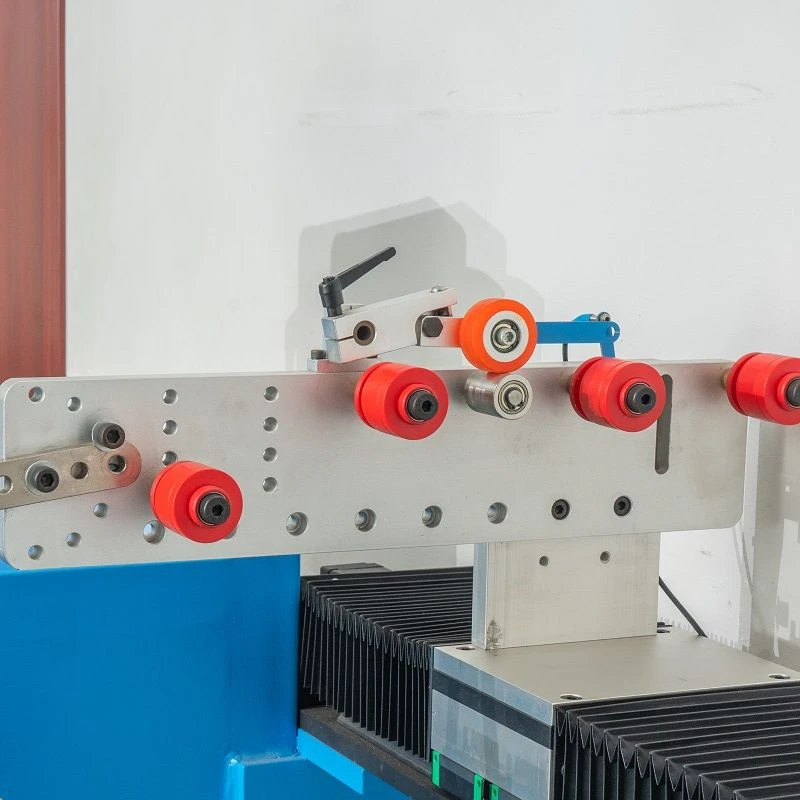

- Sustav kontrole napetosti

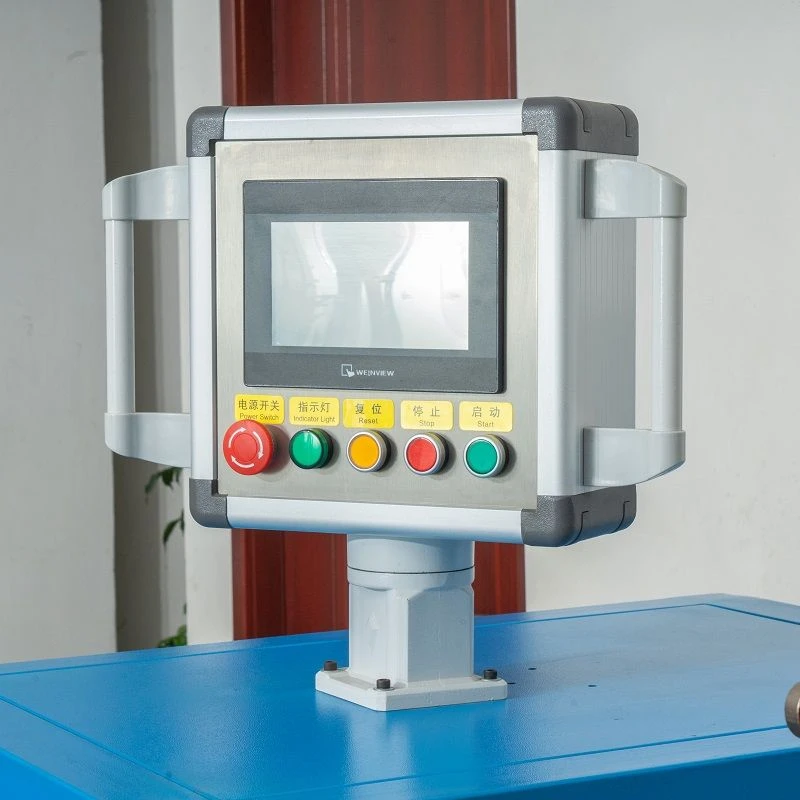

- Kontrolni sustav
Pojedinosti o proizvodu
Značajke
- Visoka točnost ožičenja:
Može ravnomjerno i uredno rasporediti žice na iglu za namatanje s malom pogreškom koraka, što je ključno za neke proizvode s visokim zahtjevima za preciznošću namotavanja (kao što su precizni transformatori, motori itd.).
- Visoka učinkovitost namotavanja:
Automatizirani rad smanjuje vrijeme ručnog ožičenja, uvelike poboljšava brzinu namotavanja, može raditi kontinuirano dugo vremena i prikladan je za masovnu proizvodnju.
- Širok raspon primjena:
Podešavanjem parametara i zamjenom nekih dodataka, može se koristiti za namatanje proizvoda raznih vrsta, specifikacija promjera žice i oblika namotaja, uključujući zavojnice i namote različitih oblika.
- Stabilna kvaliteta:
Zbog visokoprecizne kontrole rasporeda žice i procesa namotavanja, kvaliteta namotanih zavojnica je stabilna i dosljedna, smanjujući kvarove proizvoda uzrokovane problemima kvalitete namotavanja.
Područja primjene
- U industriji proizvodnje motora koristi se za namatanje statora i rotora motora; u području proizvodnje transformatora, koristi se za namatanje i malih elektroničkih transformatora i velikih energetskih transformatora; osim toga, također se široko koristi za namatanje zavojnica elektromagnetskih komponenti kao što su induktori i reaktori.
FAQ
P: Ako imamo druge zahtjeve za proizvod koje vaša stranica ne uključuje, možete li nam pomoći da ih ispunimo?
O: Oprema se može prilagoditi prema potrebama kupaca.
P: Koji promjer žice uređaj može namatati?
O: Ovisi o vašem proizvodu. Molimo vas da ostavite svoje podatke za kontakt i mi ćemo organizirati korisničku službu da vas kontaktira.
P: Može li se brzina namotavanja stroja za namotavanje prilagoditi?
O: Brzina namotavanja stroja za namotavanje može se podesiti. Preko upravljačke ploče na opremi, odgovarajuća brzina namotaja može se podesiti prema različitim zahtjevima za namotavanje, kao što su promjer žice, broj zavoja zavojnice i drugi čimbenici.
P: Što određuje točnost namatanja stroja za namatanje?
O: Točnost namotaja uglavnom ovisi o točnosti mehaničke strukture opreme. Na primjer, točnost mehanizma za raspored žica utjecat će na urednost rasporeda žica. U isto vrijeme, točnost kontrolnog sustava također je kritična. Napredni kontrolni sustavi mogu precizno kontrolirati kut rotacije i brzinu motora kako bi se osigurala točnost namotaja.
