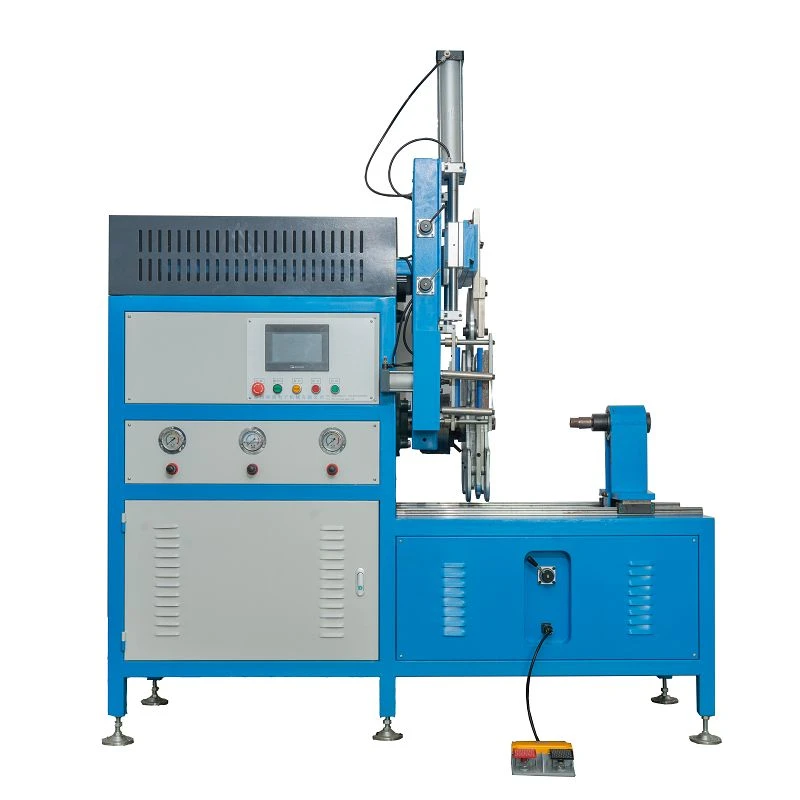

Glavni tehnički parametri stroja za vertikalno namatanje ravne žice |
|||
|
Model proizvoda |
SQ-400L |
SQ-600L |
SQ-800L |
|
Promjer namota |
Manje od ili jednako400 |
Manje od ili jednako600 |
Manje od ili jednako800 |
|
Širina kabela |
Manje od ili jednako400 |
Manje od ili jednako600 |
Manje od ili jednako800 |
|
Točnost rasporeda kabela |
0.01 |
0.01 |
0.01 |
|
Brzina vretena |
1-100o/min |
1-60o/min |
1-50o/min |
|
Visina centra vretena |
300 mm |
350 mm |
500 mm |
|
Primjenjivi W promjer žice |
Okrugla žica:2-20mm Ravna žica:Manje od ili jednako10X15 |
Okrugla žica:2-20mm Ravna žica:Manje od ili jednako10X25 |
Okrugla žica:2-30mm Ravna žica:Manje od ili jednako15X40 |
|
Kabelski motor |
Servo 1.5KW |
Servo 2.2KW |
Servo 3.7KW |
|
Motor vretena |
frekvencijska pretvorba 2.2KW 1*20 |
frekvencijska pretvorba 3.7KW 1*30 |
frekvencijska pretvorba 4.7KW 1*40 |
|
Napon napajanja |
220VAC 50HZ |
380VAC 50HZ |
380VAC 50HZ |
|
Snaga stroja |
3,7KW |
6.5KW |
7.8KW |
|
Usklađivanje napetosti |
Mehanički zatezač magnetskog otpora |
Mehanički zatezač magnetskog otpora |
Servo precizni zatezač |
|
Dimenzije |
1900 mm (D) * 900 mm (Š) * 2250 mm (V) |
2100 mm (D) * 1000 mm (Š) * 2250 mm (V) |
2200 mm (D) * 1100 mm (Š) * 2300 mm (V) |
|
Težina opreme |
640 KG |
760 KG |
980 KG |

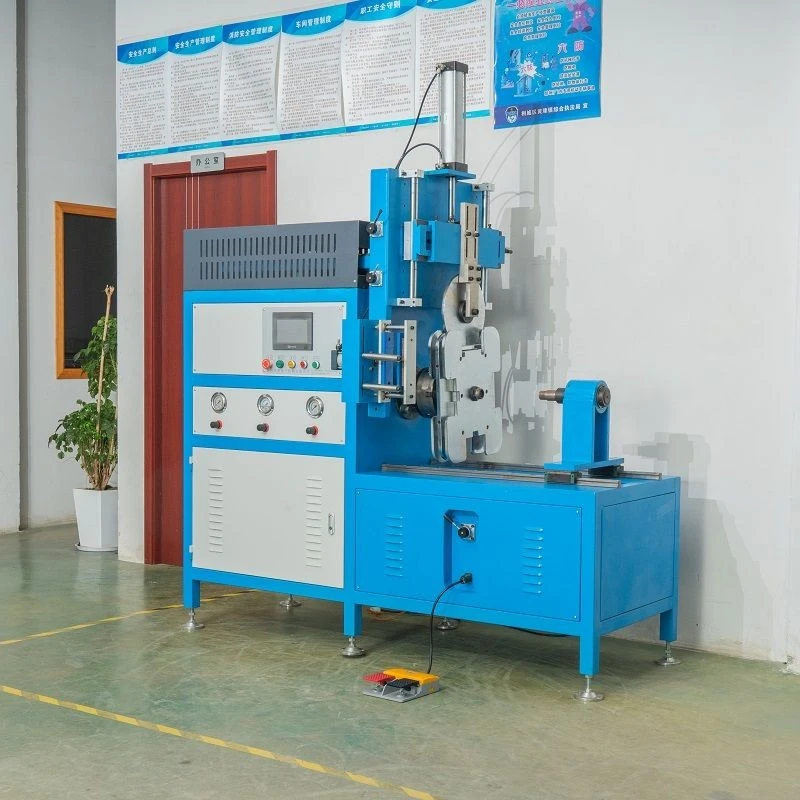

Shuangqing stroj za okomito namatanje ravne žice je stroj koji može izraditi spiralne zavojnice tako što dužu stranu ravne žice postavi okomito na spiralnu os. Evo nekih informacija o stroju za vertikalno namatanje ravne žice:
Princip rada
Obično motor daje snagu za pokretanje relevantnih dijelova da se okreću ili pomiču kako bi se postiglo namatanje ravne žice. Na primjer, neki strojevi za okomito namatanje koriste motor za pokretanje mehanizma kotačića i utora kako bi se rotirajući stol pomicao s prekidima kako bi se postigao rad razmaka višestrukih valjaka za sakupljanje; u isto vrijeme, servo motor se koristi za pokretanje vijka da se okreće, tako da se rukavac navoja pomiče gore-dolje, tjerajući tako pljosnatu žicu da se ravnomjerno pomiče gore-dolje tijekom namotavanja, izbjegavajući ponovno namotavanje u istom položaju.
Struktura
Uređaj za hranjenje:
Odgovoran za prenošenje ravne žice u položaj za namotavanje. Na primjer, neki uređaji za ubacivanje koriste cilindar za pogon stezne ploče, koja steže ravnu žicu i pokreće fiksni blok da se pomiče po kliznoj stazi kroz servo motor kako bi se ostvarilo uvlačenje ravne žice.

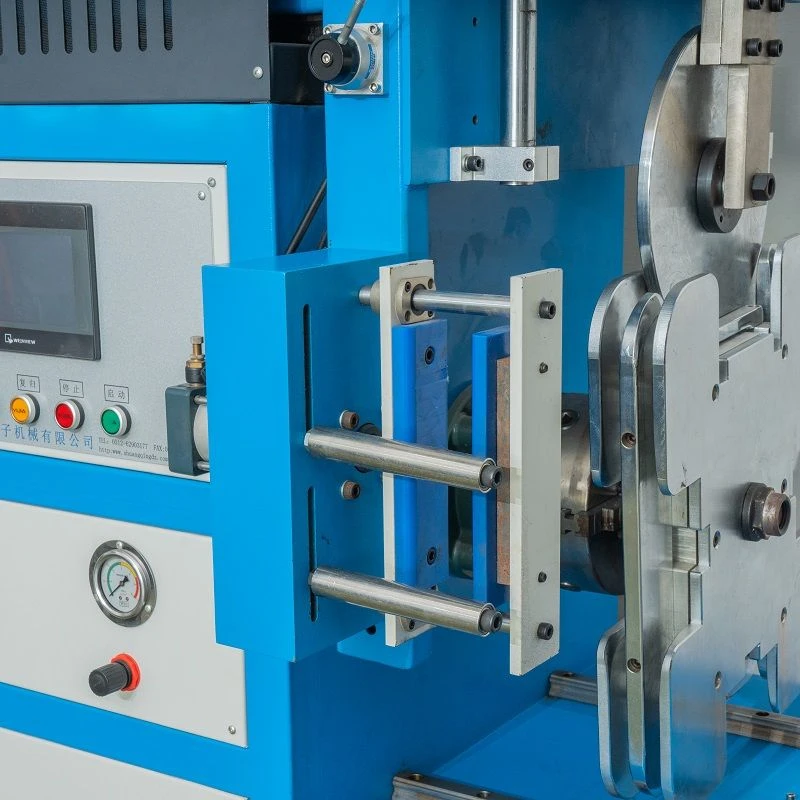

Vodeći uređaj:
Ravna žica se vodi kako bi se osiguralo da točno uđe u područje namotaja. Neki napredni uređaji za vođenje također imaju funkciju online podmazivanja kako bi se smanjilo trenje ravne žice tijekom obrade.

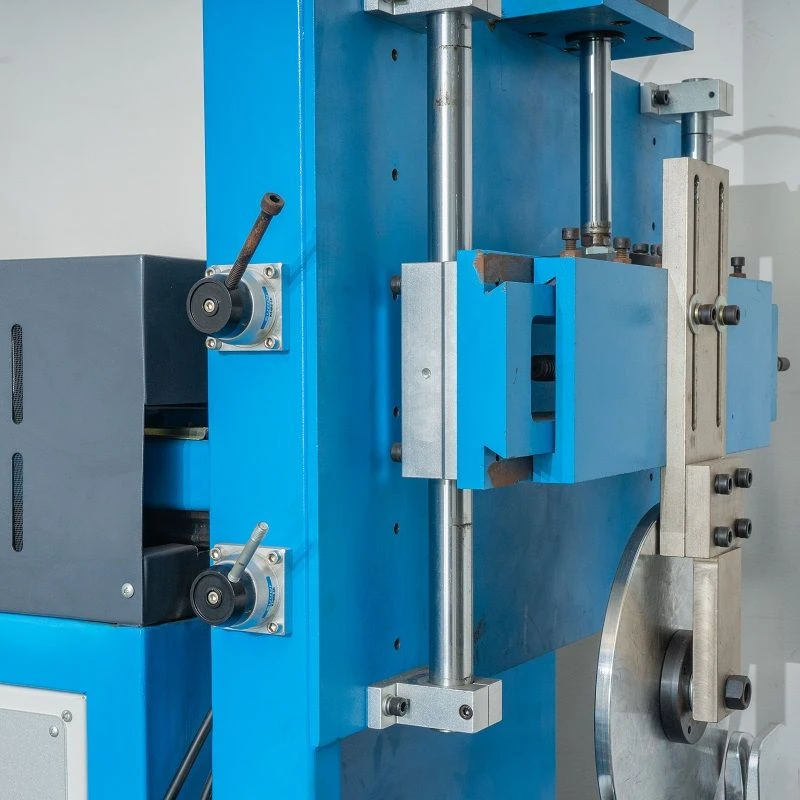

Uređaj za savijanje:
Plosnata žica je savijena prema zahtjevima dizajna kako bi se formirao spiralni oblik zavojnice. Uređaj za savijanje obično uključuje rotirajući blok, rotirajući stol, mehanizam za oblikovanje i druge komponente. Neki mehanizmi za oblikovanje sprječavaju deformaciju unutarnjeg kuta ravne žice tijekom savijanja kroz suradnju klipnjača, poklopaca nižeg tlaka, prirubnih rukavaca i drugih komponenti.

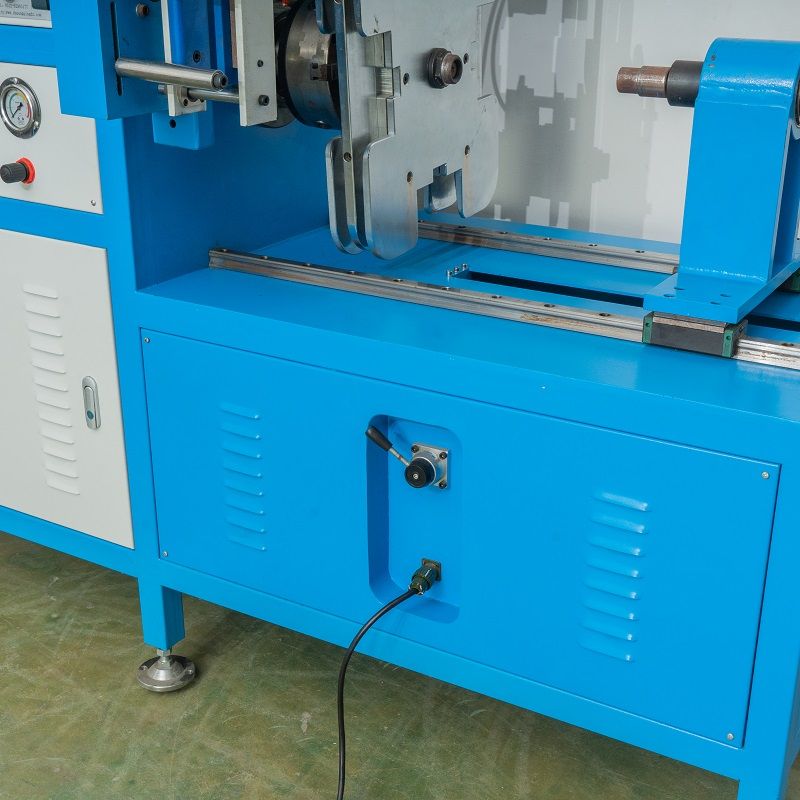

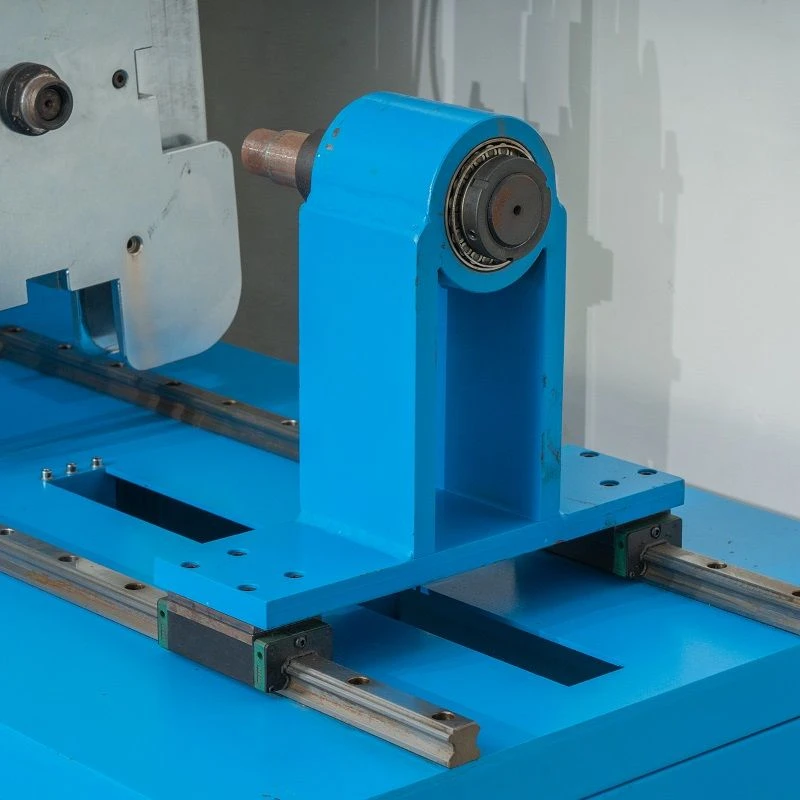

Uređaj za namatanje:
To je središnja komponenta stroja za okomito namatanje, koji se koristi za namatanje ravne žice u zavojnice određenih oblika i veličina. Struktura i izvedba uređaja za namotavanje izravno utječu na kvalitetu namotavanja i učinkovitost zavojnice.
Pojedinosti o proizvodu

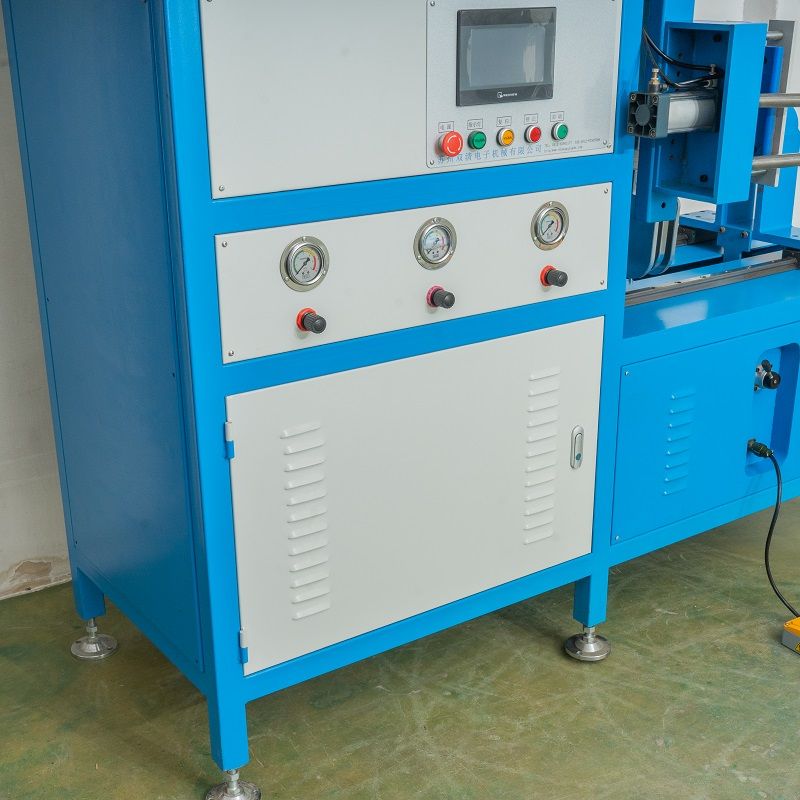

Kontrolni uređaj

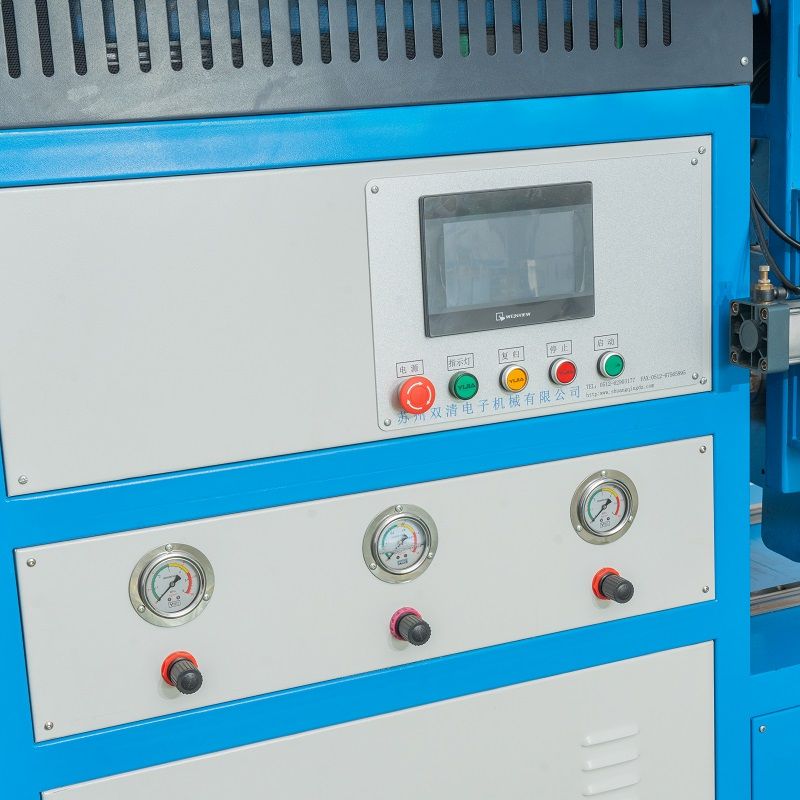

Kontroler PLC200 koristi se za upravljanje radom cijelog stroja za okomito namatanje, uključujući postavljanje i prilagodbu parametara kao što su redoslijed radnji, brzina i položaj svake komponente.
Područja primjene
Naširoko se koristi u novoj energiji, ugrađenom fotonaponskom skladištenju energije, željezničkom prijevozu, elektroničkim strojevima, automobilskoj medicini, kućanskim aparatima i drugim područjima. Na primjer, u motorima, transformatorima i drugim komponentama novih energetskih vozila, strojevi za vertikalno namatanje ravne žice potrebni su za namatanje zavojnica induktora.
Prednosti
Visoka točnost namotaja:
Položaj namotaja i kut plosnate žice mogu se precizno kontrolirati kako bi se osigurala točnost dimenzija i električna izvedba zavojnice.
Visoka učinkovitost proizvodnje:
Visoki stupanj automatizacije može ostvariti kontinuirani i brzi rad namotavanja, uvelike poboljšavajući učinkovitost proizvodnje.
Stroj za vertikalno namatanje ravne žice ima širok raspon primjena:
Može namotavati ravne zavojnice različitih oblika i veličina kako bi zadovoljio potrebe različitih proizvoda.
Jednostavan za rukovanje:
Operativno sučelje je jednostavno i lako razumljivo, a operateri mogu početi raditi nakon jednostavne obuke.
FAQ
P: Jeste li proizvođač ili trgovačko poduzeće?
O: Mi smo proizvođač, izvorni proizvođač.
P: Možete li ga dizajnirati za nas?
O: Oprema se može prilagoditi prema vašim potrebama i zahtjevima proizvoda.
P: Ako imamo druge zahtjeve za proizvod koje vaša stranica ne uključuje, možete li nam pomoći da ih ispunimo?
O: Oprema se može prilagoditi prema potrebama kupaca.
P: Što određuje točnost namatanja stroja za namatanje?
O: Točnost namotaja uglavnom ovisi o točnosti mehaničke strukture opreme. Na primjer, točnost mehanizma za raspored žica utjecat će na urednost rasporeda žica. U isto vrijeme, točnost kontrolnog sustava također je kritična. Napredni kontrolni sustavi mogu precizno kontrolirati kut rotacije i brzinu motora kako bi se osigurala točnost namotaja.
